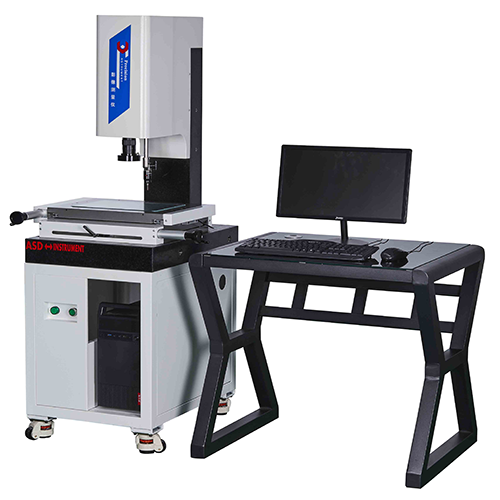

■ 產品簡介：

適用于以二維平面測量為目。這些有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、五金、沖壓、接插件、連接器、端子、手機、電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。

■ 產品特點：

1. Z軸自動對焦：由電腦自動判定對焦面，以保證每次對焦，減少人為判定產生的誤差，提高對焦的重現性，使對焦后影像達到**佳，從而也提高后續測量的精度，且可在編程過程中插入自動對焦，消除批量產品可能出現的高度差，并錄入程序。

2. 基本測量：點、線、圓、弧、橢圓、距離，角度等等的測量

3. 量矩形，自動識別點、線、圓、弧。多種尋邊模式，電腦自動取點，自動識別圓、弧大大提高采點速度。

4. 測繪功能：測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存。測量數據可發送到WORD，Excel中，進行統計分析，可畫出簡單的Xbar-S管制圖，求出Ca，等各種參數。多種語言界面切換。

5. 拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。

6. 測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。

7. 光度指示：指導用戶將光源明暗調至**佳強度，減少人為帶來的不確定因素。

8. 在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。

9. 離線標注：可以在鳥瞰的全圖中進行標注尺寸。

10. 幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。

11. 輔助功能：復制、全選、刪除、移動、鏡像、旋轉。

12. 坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。

13. 坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意**點的坐標位置。

14. 對比功能：程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。

15. 繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。

16. 報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。

17. 自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。

18. 探針測量（選配）：加探針后可以測量高、寬、長度、兩面的夾角、盲孔、圓錐的頂角、圓柱的直徑、倒角等，實現簡單的三維測量

19. 另:光學視覺測量測軟件可提供終身免費升**

■ 技術規格表：（可根據用戶要求非標定制尺寸）
