■產品簡介：

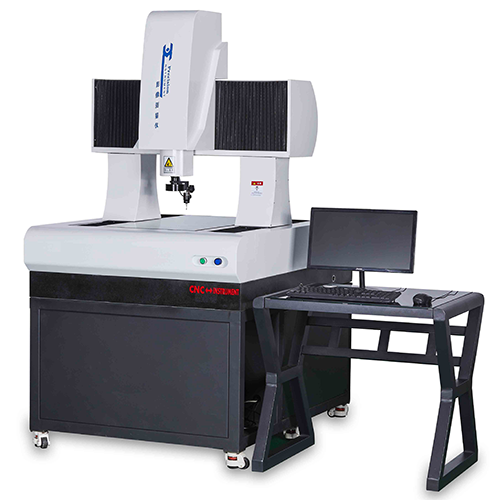

全自動影像測量儀是在數字化影像測量儀（又名CNC影像儀）是專為大批量重復檢查而設計。具高速、**能、操作簡易、功能強大的特點，特別適用要求率、快速的大批量檢測，是繁忙的質檢線上不可缺少的重要設備。
該產品適用于以二維平面測量為目的。這些域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、五金、沖壓、接插件、連接器、端子、手機、電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等行業的大行程測量。它采用移動橋式結構，匯集了行業內設計理念，以完善的設計和嚴格的生產流程控制，確保機臺的精度和穩定性。
■ 產品特點：
1. 用戶只須以手動方式將工件測量**次，整個測量過程便會記錄下來，作以后重復自動測量之用。用戶不需編寫任何程式，操作過程**簡單容易。
2. 移動橋式結構，大行程全自動測量，叁軸CNC控制。
3. 核心零部件
4. 全鼠標、手柄式的自動化控制，簡單易用。
5. 三軸材料：采用優質花崗巖平臺，膨脹系數小，具有良好的溫度穩定性、抗實效變形能力強 。
6. 三軸光學尺**立分開，減少相互影響。
7. SIPON開放式光柵尺，精度高、穩定性好。
8. 可程控5環8區環形表面光源，LED輪廓光源。
9. 大理石按照量具標準制定長寬厚尺寸，保證**基礎精度。
10. 可變倍光學鏡頭，可實現變倍測量。
11. 自動對焦測高，可加裝接觸式測頭。
12. ZONSON2D全自動影像測量軟件。
13. 提供多種規格標準配置，并可根據要求進行個性化定制
14. 控制柜與機身**體設計，減少機臺走線長度。
15. 增加減速位置開關，防止機臺沖撞限位
16. 限位減速電路板集成設計，便于安裝調試。
17. 主控電路設計，增加機臺狀態顯示，便于監控機臺的狀態。
18. 電機動力線，編碼線分離走線方式，降低內部電路干擾。
19. 控制柜強電弱電分離，強電部分，多**濾波以及過電壓過電流保護。
■ 技術規格表：（可根據用戶要求非標定制尺寸）
|
型號 |
CNC-5040 |
CNC-6050 |
CNC-8060 |
CNC-1080 |
CNC-1210 |
CNC-1512 |
|
Y*X有效 測量行程(mm) |
500*400 |
600*500 |
800*600 |
1000*800 |
1200*1000 |
1500*1200 |
|
Z軸高度（mm） |
300 |
300 |
300 |
300 |
300 |
300 |
|
Y*X精度范圍(μm) |
2.6+L/200 |
2.8+L/200 |
3+L/200 |
3.3+L/200 |
3.5+L/200 |
3.5+L/200 |
|
Z軸精度范圍(μm) |
（5.0+L/200）μm L表示測量長度，單位mm；Z軸機械精度，聚焦的精度與工件表面有很大關系 |
|||||
|
整機重量（KG） |
1400 |
1800 |
2200 |
2500 |
2800 |
3500 |
| 龍門自動影像測量 |
 |
